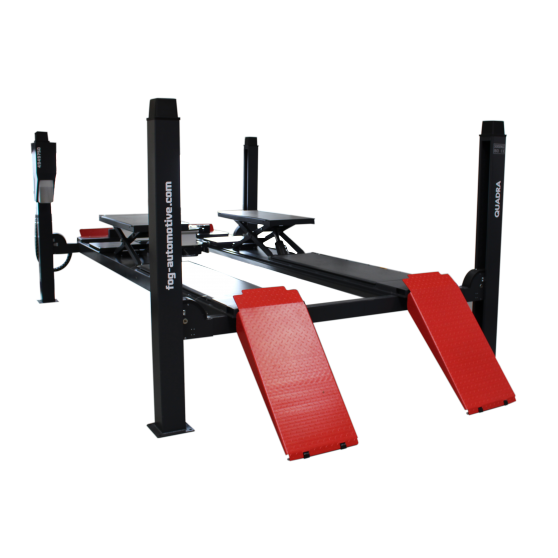

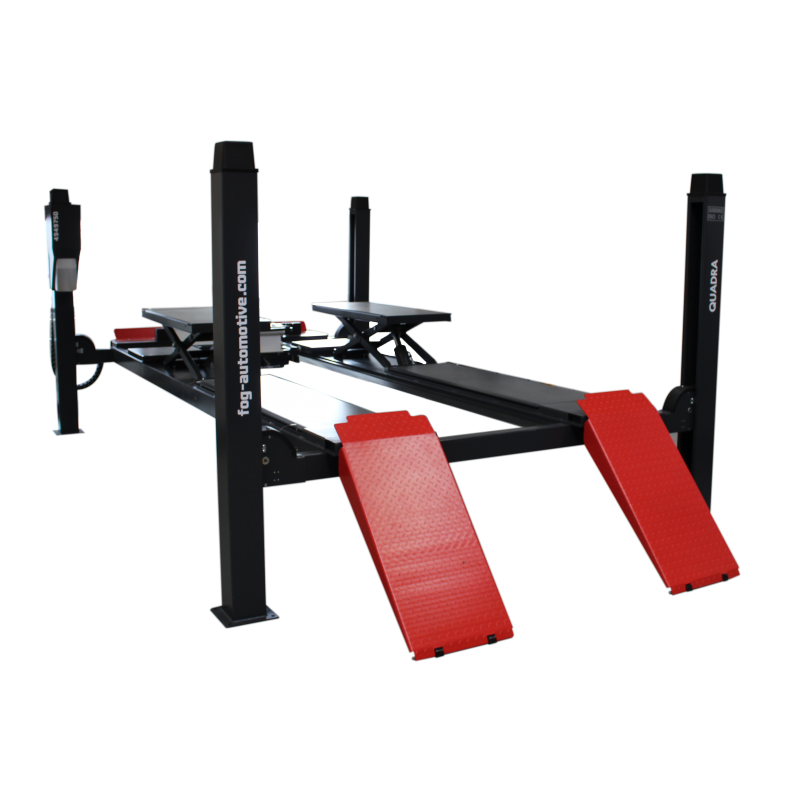

Nouveau 4 colonnes QUADRA 5T géométrie - Levage auxiliaire Agrandir l'image

QUADRA 5T géométrie avec levage auxiliaire et chemins de 4,80 m

QUADRA548LA

VL VUL

Pont 5T - 4 colonnes électrohydraulique, levage auxiliaire spécial géométrie, chemins de 4,80 m

Autres références de ponts géométrie avec levage auxiliaire

4 COLONNES 5T CHEMINS 5,20 M

4 COLONNES 5T CHEMINS 5,80 M

En savoir plus Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Réservations pour plateaux pivotants.
  • Plaques de débattement arrière.
  • Pas de carte électronique.
  • Capacité de levage : 5 000 kg
  • Hauteur de levée maxi : 1 850 mm
  • Largeur des chemins de roulement : 630 mm
  • Longueur des chemins de roulement : 4 880 mm
  • Longueur totale au sol : 5 970 mm
  • Temps montée/descente pont chargé : 45 / 60 sec
  • Longueur réservation géométrie : 970 mm
    (couvercle réservation inclus)

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité de levage : 4 000 kg
  • Temps montée/descente chargé : 25 / 20 sec
  • Hauteur maxi levage auxiliaire : 425 mm
  • Dimensions des plateaux du levage auxiliaire : (1 500-2 000) x 630 mm

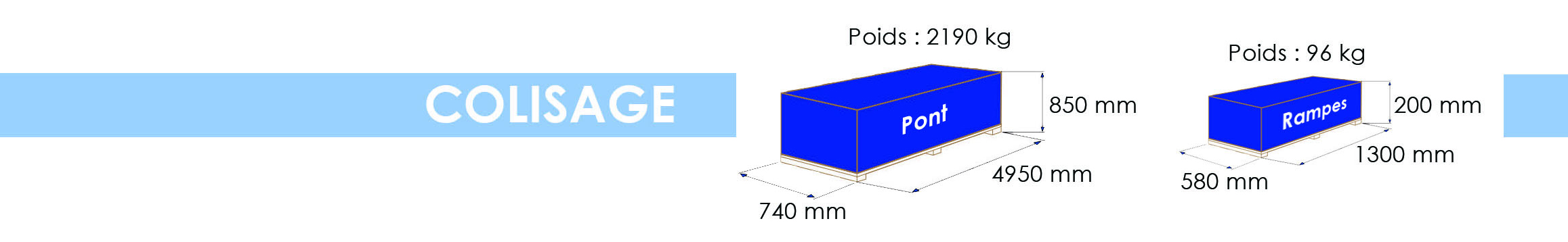

Colisage 548LA-rogn.jpg

Schéma Technique

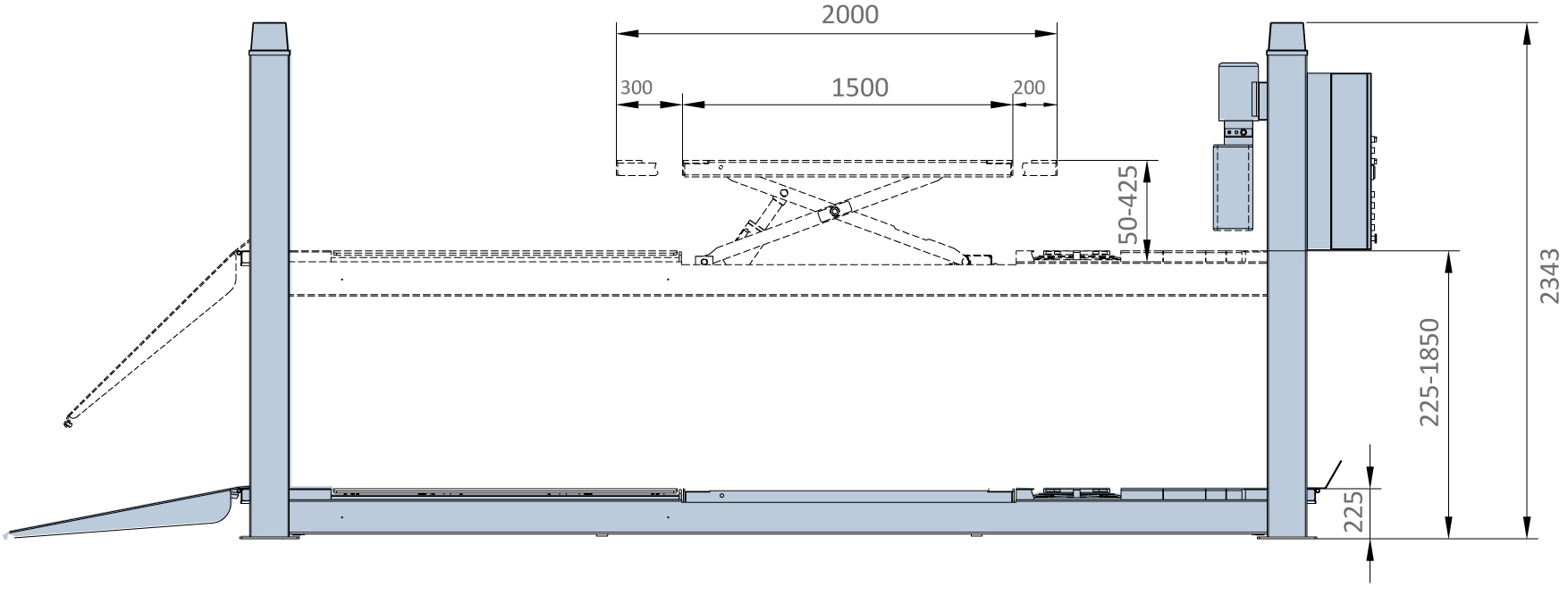

Vue de côté

QUADRA548LA - Vue de côté

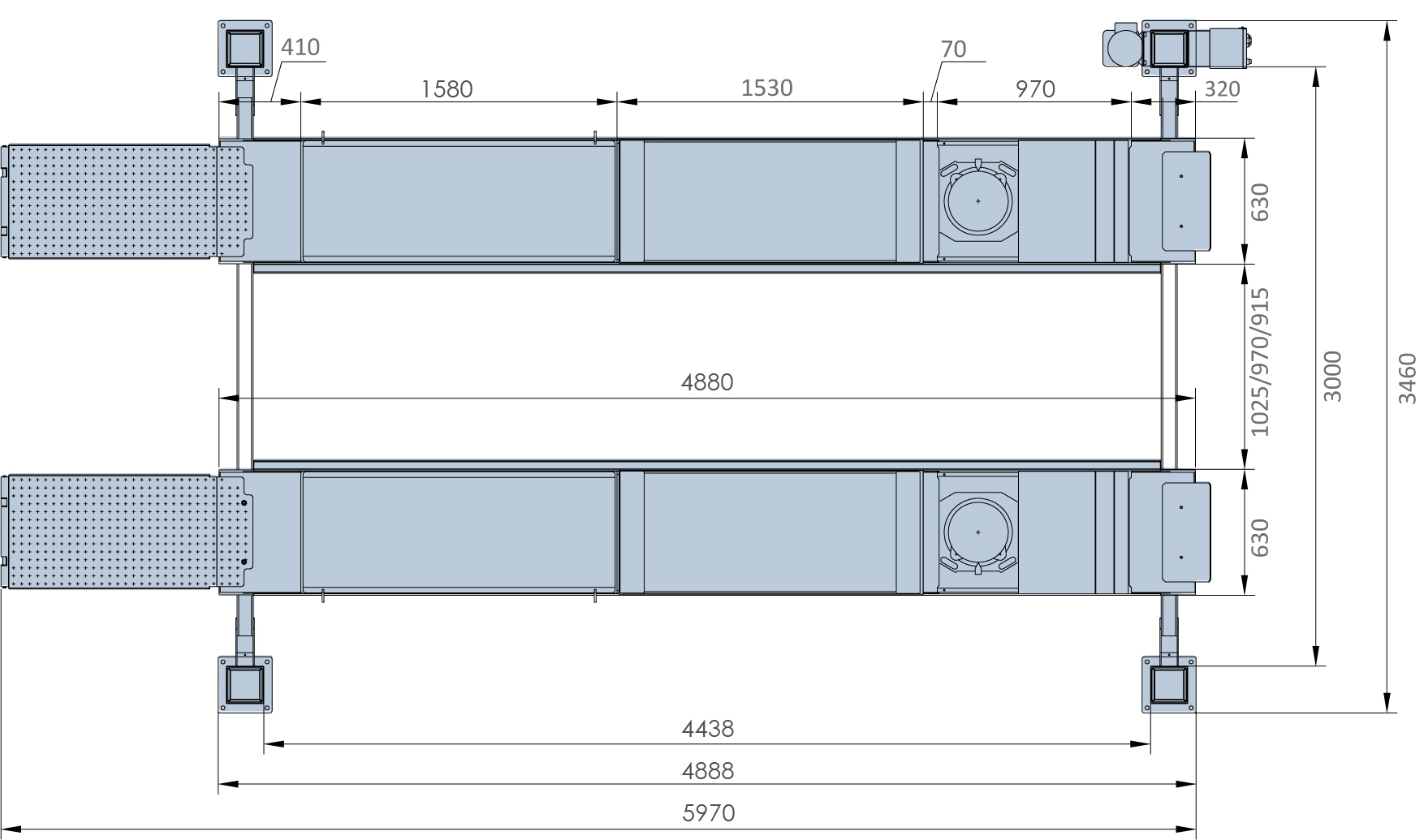

Vue de dessus

QUADRA548LA - Vue de dessus

Fiche technique

Poids2 160 kg
Alimentation400 V 3ph / 50 Hz / 5 A
Puissance2,2 kW
Type de véhiculeVL, VUL
Pression hydraulique180 bars
Capacité de levage principal5 000 kg
Capacité de levage auxiliaire4 000 kg
Temps de montée/descenteLevage principal : 45 / 60 sec - Levage auxiliaire : 25 / 20 sec
Levage auxiliaireAvec
Réservation pour la GéométrieAvec

Téléchargement

FR-Produit - QUADRA 5T GCh48LvAu

Fiche produit - 4 colonnes - QUADRA 5T Géométrie avec Chemins 480 et Levage Auxiliaire

Téléchargement (711.99k)
