GALAXIE 5T levage auxiliaire, chemins 5,10 m, version encastrée
GALAXIE551ELA
VL VUL

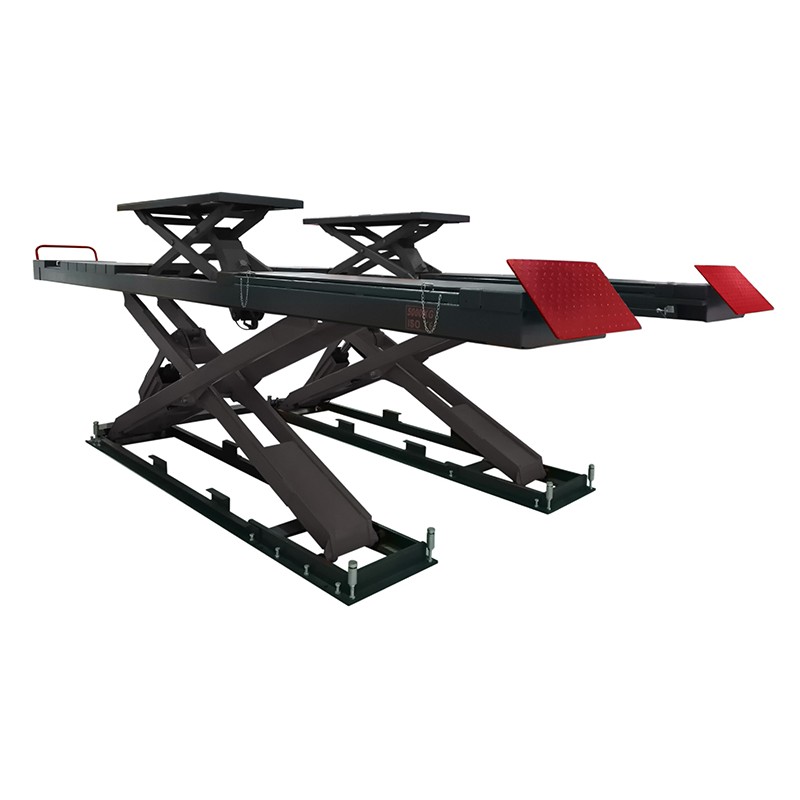

Pont élévateur prise sous roues GALAXIE 5T - avec levage auxiliaire et chemins de 5,10 m - version encastrée
Autres références GALAXIExxxLA avec levage auxiliaire
GDS CISEAUX 4T POSÉ CHEMINS 4,80 M
Autres références disponibles
GDS CISEAUX 4,5T SPÉCIAL GÉOMÉTIRIE
GDS CISEAUX 5T CHEM PLATS LEV AUX
En savoir plus
CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL
- Idéal pour la géométrie.
- Excellent dégagement autour et sous le véhicule.
- Synchronisation hydraulique des chemins sans barre de liaison pour un accès pratique aux accessoires tels que récupérateurs d’huile ou vérins lève-organe.
- Commande de type « homme mort ».
- Capacité du levage principal : 5 000 kg
- Hauteur mini des chemins de roulement : 360 mm
- Largeur des chemins de roulement : 610 mm
- Longueur des chemins de roulement : 5 100 mm
- Hauteur de levée maxi du levage principal : 2 060 mm
- Temps montée/descente du levage principal chargé : 70 / 50 sec
CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE
- Capacité du levage auxiliaire : 3 500 kg
- Hauteur de levée maxi du levage auxiliaire : 450 mm
- Longueur des plateaux du levage auxiliaire : 1 400-2 000 mm
Schéma Technique
Vue de côté

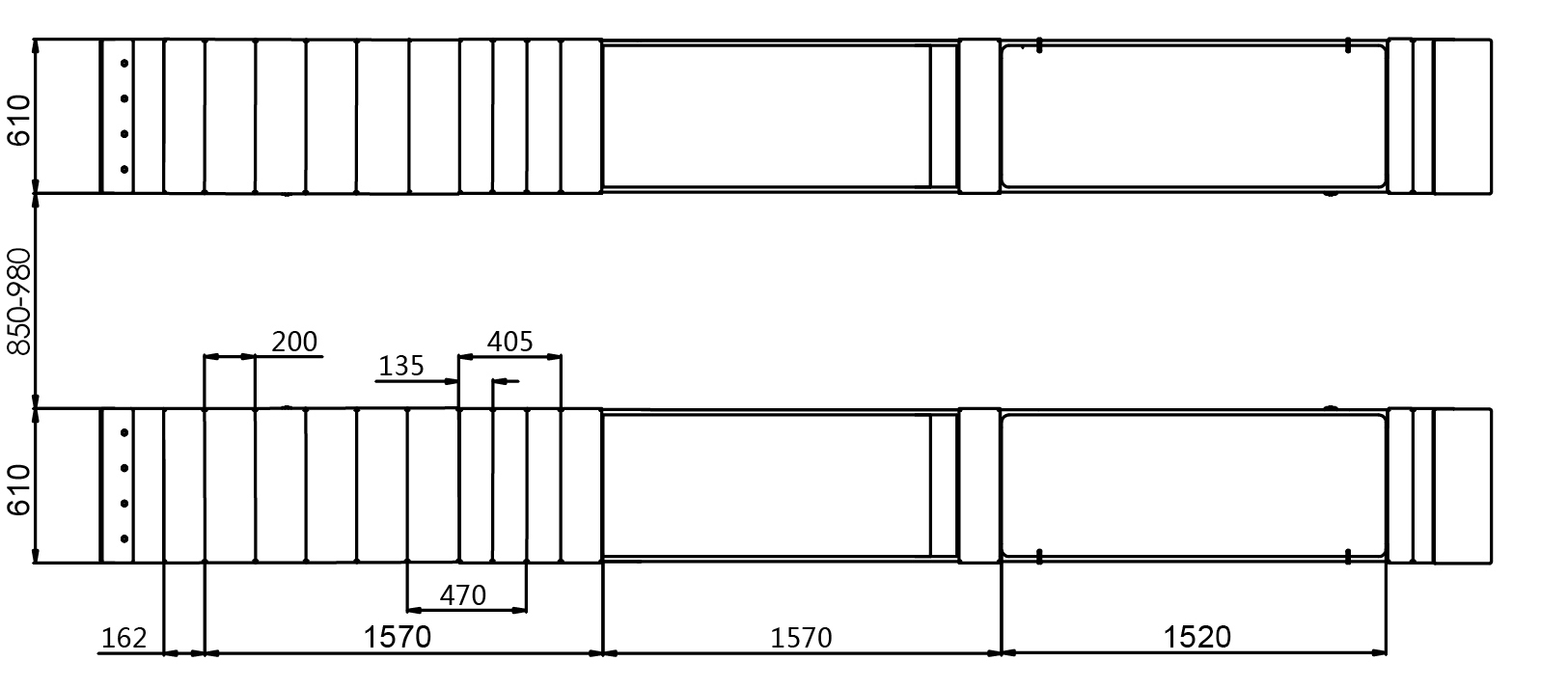

Vue de dessus
Fiche technique
| Poids | 2 358 kg |
| Alimentation | 400 V 3 ph / 50 Hz / 16 A |
| Puissance | 3,5 kW |
| Type de véhicule | VL, VUL |
| Pression de travail | 6-8 bars |
| Pression hydraulique | Levage principal : 250 bars / Levage auxiliaire : 200 bars |
| Capacité de levage principal | 5 000 kg |
| Capacité de levage auxiliaire | 3 500 kg |
| Temps de montée/descente | 70/50 sec |
| Type d'installation | Encastrée |
| Levage auxiliaire | Avec |
Téléchargement
FR-Produit - GALAXIE 5T Ch51LvAu
Fiche produit - Grands Ciseaux - GALAXIE 5T avec Chemins de 510 et Levage Auxiliaire
Téléchargement (767.65k)FR-Accessoires - Gds Csx GALAXIE
Fiche accessoires - Grands Ciseaux GALAXIEXXXXLA
