Nouveau GALAXIE 5T - Levage auxiliaire Agrandir l'image

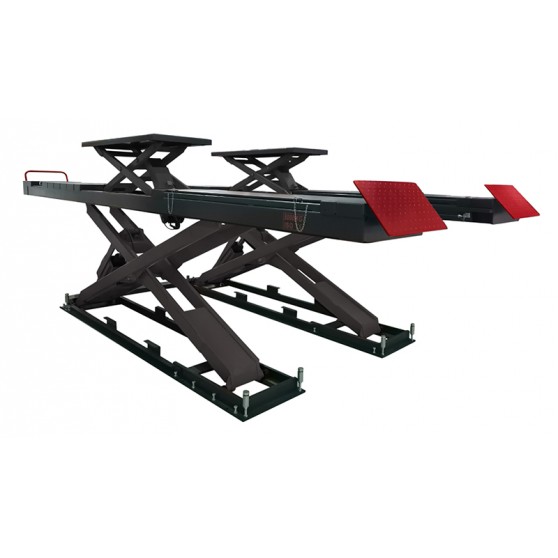

GALAXIE 5T levage auxiliaire, chemins 4,80 m, version encastrée

GALAXIE548ELA

VL VUL

Pont élévateur prise sous roues GALAXIE 5T - avec levage auxiliaire et chemins de 4,80 m - version encastrée

En savoir plus Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Idéal pour la géométrie.
  • Excellent dégagement autour et sous le véhicule.
  • Synchronisation hydraulique des chemins sans barre de liaison pour un accès pratique aux accessoires tels que récupérateurs d’huile ou vérins lève-organe.
  • Commande de type « homme mort ».
  • Capacité du levage principal : 5 000 kg
  • Hauteur mini des chemins de roulement : 360 mm
  • Largeur des chemins de roulement : 610 mm
  • Longueur des chemins de roulement : 4 800 mm
  • Hauteur de levée maxi du levage principal : 2 060 mm
  • Temps montée/descente du levage principal chargé : 70 / 50 sec

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité du levage auxiliaire : 3 500 kg
  • Hauteur de levée maxi du levage auxiliaire : 450 mm
  • Longueur des plateaux du levage auxiliaire : 1 400-2 000 mm

Colisage GALAXIE548ELA



Schéma Technique

Vue de côté

GALAXIE548ELA-schéma vue côté

Vue de dessus

GALAXIE548ELA-schéma dessus

Fiche technique

Poids2 300 kg
Alimentation400 V 3 ph / 50 Hz / 5 A
Puissance2,2 kW
Type de véhiculeVL, VUL
Pression de travail6-8 bars
Pression hydrauliqueLevage principal : 250 bars / Levage auxiliaire : 200 bars
Capacité de levage principal5 000 kg
Capacité de levage auxiliaire3 500 kg
Temps de montée/descente70/50 sec
Type d'installationEncastrée
Levage auxiliaireAvec

Téléchargement

FR-Produit - GALAXIE 5T LvAuCh48

FR-Produit - GALAXIE 5T Levage Auxiliaire et Chemins de 480

Téléchargement (623.27k)
