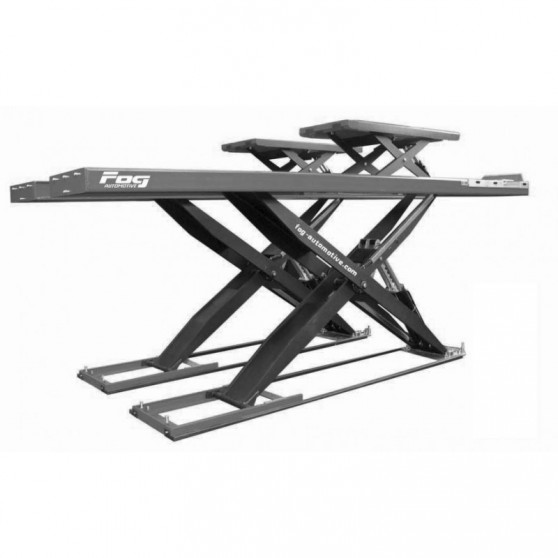

GALAXIE IV 5T spécial géométrie avec levage auxiliaire, version posée
412 9305D
VL VUL
Pont élévateur prise sous roues, GALAXIE IV 5T - spécial géométrie avec levage auxiliaire, version posée au sol
Autre 5T spécial géométrie
GALAXIE IV 5T spécial géométrie avec levage auxiliaire, version encastrée
Réf. 412 9315D
Autres références disponibles
GDS CISEAUX 4,5T SPÉCIAL GÉOMÉTRIE
GDS CISEAUX 5T CONTRÔLE TECHNIQUE
Autres références GALAXIExxxLA avec levage auxiliaire
En savoir plus
CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL
- Idéal pour la géométrie.
- Excellent dégagement autour et sous le véhicule.
- Synchronisation hydraulique des chemins sans barre de liaison pour un accès pratique aux accessoires tels que récupérateurs d’huile ou vérins lève-organe.
- Commande de type « homme mort ».
- Capacité du levage principal : 5 000 kg
- Hauteur mini des chemins de roulement : 330 mm
- Largeur des chemins de roulement : 700 mm
- Longueur des chemins de roulement : 5 200 mm
- Hauteur de levée maxi du levage principal : 2 100 mm
- Temps montée/descente du levage principal chargé : 30 / 30 sec
CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE
- Capacité du levage auxiliaire : 4 000 kg
- Hauteur de levée maxi du levage auxiliaire : 565 mm
- Longueur des plateaux du levage auxiliaire : 1 500-1 940 mm
- Temps montée/descente du levage auxiliaire chargé : 9 / 9 sec
Schéma Technique
Vue de côté
Vue de dessus
Fiche technique
| Poids | 2 550 kg |
| Alimentation | 230 V 3 ph / 50 Hz / 16,4 A - 400 V 3 ph / 50 Hz / 9,5 A |
| Puissance | 4 kW |
| Type de véhicule | VL, VUL |
| Pression de travail | 8-10 bars |
| Pression hydraulique | 280 bars |
| Capacité de levage principal | 5 000 kg |
| Capacité de levage auxiliaire | 4 000 kg |
| Temps de montée/descente | Levage principal : 30 / 30 sec - Levage auxiliaire : 9 / 9 sec |
| Levage auxiliaire | Avec |
| Réservation pour la Géométrie | Avec |
| Plaques à jeux | Sans |
