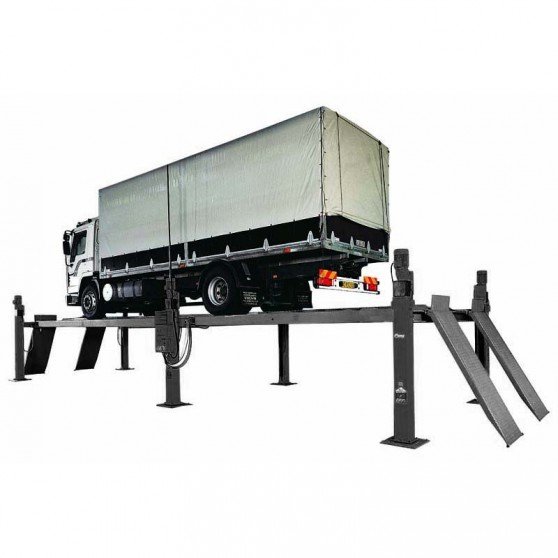

6 colonnes ATLAS 24T - Chemins plats 8,00 m Agrandir l'image

Produits associés :

ATLAS 24T chemins plats 8,00 m

451 9812

VI

Pont 24T - 6 colonnes électromécanique chemins plats de 8,00 m

Autres références disponibles

4 COLONNES 10T

4 COLONNES 16T

4 COLONNES 20T

En savoir plus Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES

  • Capacité de levage : 24 000 kg
  • Chemin de roulement très bas : 295 mm
  • Largeur des chemins de roulement : 700 mm
  • Longueur des chemins de roulement : 2 x 5 000 mm
  • Longueur de rampes : 1 260 mm  (1)
  • Largeur entre colonnes : 3 200 mm
  • Hauteur de levée maxi : 1 850 mm
  • Temps montée/descente pont chargé : 120 / 120 sec
  • Hauteur du pont élévateur : 2 550 mm

(1) Nous consulter pour rampe de 2 000 ou 2 800 mm


451 9811 - colisage

Schéma Technique

Vue de côté

451 9812 - schéma

Vue de dessus

Fiche technique

Alimentation400 V / 3 ph + N / 50 Hz / 50 A
Puissance6 x 2,2 kW
Type de véhiculeVI
Capacité de levage24 000 kg
Temps de montée/descente120 / 120 sec

Téléchargement

EN-Product - ATLAS 20T-24T FlTr

EN-Product - ATLAS 20T-24T with Flat Tracks

Téléchargement (134k)
