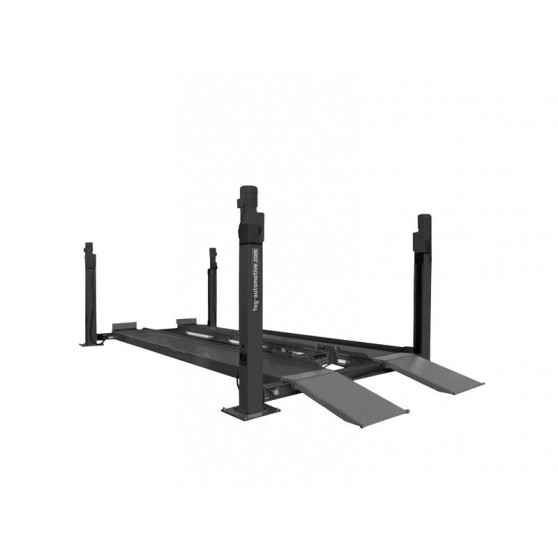

4 colonnes ATLAS 16T - Chemins plats 8,00 m Agrandir l'image

Produits associés :

ATLAS 16T chemins plats 8,00 m

451 9802

VI

Pont 16T - 4 colonnes électromécanique chemins plats de 8,00 m

Autres références 16T

Pont 16T - 4 colonnes électromécanique chemins plats de 7,50 m
Réf. 451 9801

Pont 16T - 4 colonnes électromécanique chemins plats de 3,95 m
Réf. 451 9803

Autres références disponibles

4 COLONNES 10T

4 COLONNES 20T

6 COLONNES 24T

En savoir plus Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES

  • Capacité de levage : 16 000 kg
  • Chemin de roulement très bas : 295 mm
  • Largeur des chemins de roulement : 700 mm
  • Longueur des chemins de roulement : 8 000 mm
  • Longueur de rampes : 1 260 mm  (1)
  • Largeur entre colonnes : 3 200 mm
  • Hauteur de levée maxi : 1 850 mm
  • Temps montée/descente pont chargé : 120 / 120 sec
  • Hauteur du pont élévateur : 2 550 mm


(1) Nous consulter pour des rampes de 2 000 ou 2 800 mm


451 9801 - colisage

Schéma Technique

Vue de côté

Vue de dessus

Fiche technique

Alimentation400 V / 3 ph + N / 50 Hz / 35 A
Puissance4 x 2,2 kW
Type de véhiculeVI
Capacité de levage16 000 kg
Temps de montée/descente120 /120 sec

Téléchargement

EN-Product - ATLAS 16T FlTr

EN-Product - ATLAS 16T with Flat Tracks

Téléchargement (154.01k)
