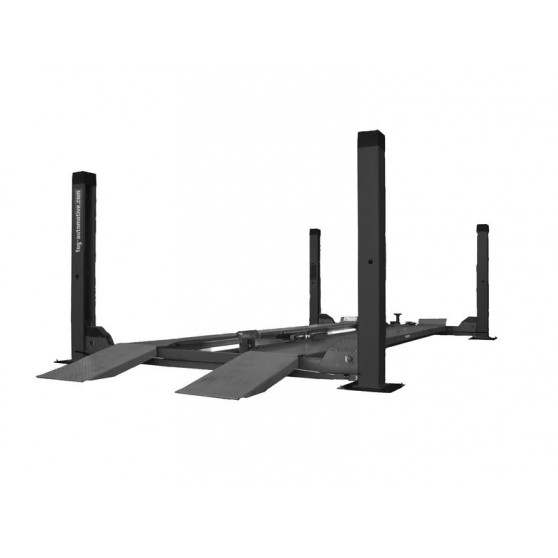

4 colonnes ATLAS 10T - Chemins plats Agrandir l'image

Produits associés :

ATLAS 10T chemins plats (3,52 m entre poteaux)

435 9903

VUL VI

Pont 10T - 4 colonnes électrohydraulique chemins plats de 7,00 m et largeur entre poteaux de 3,52 m

Autres références 10T

Pont 10T - 4 colonnes électrohydraulique chemins plats de 4,60 m et largeur entre poteaux de 2,80 m
Réf. 435 9901

Pont 10T - 4 colonnes électrohydraulique chemins plats de 4,60 m et largeur entre poteaux de 3,12 m
Réf. 435 9902

Autres références disponibles

4 COLONNES 16T

4 COLONNES 20T

6 COLONNES 24T

En savoir plus Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES

  • Capacité de levage : 10 000 kg
  • Chemin de roulement très bas : 265 mm
  • Largeur des chemins de roulement : 650 mm
  • Longueur des chemins de roulement : 7 000 mm
  • Longueur de rampes : 1 100 mm (1)
  • Largeur entre colonnes : 3 520 mm
  • Hauteur de levée maxi : 1 700 mm
  • Temps montée/descente pont chargé : 45 / 45 sec
  • Hauteur du pont élévateur : 2 354 mm


(1) Nous consulter pour rampe de 1 600 mm

435 9901 - colisage

Schéma Technique

   Vue de côté

 4359903-côté

Vue de dessus

4359903-dessus

Vue de face

          4359903-face

Fiche technique

Alimentation400 V / 3 ph / 50 Hz
Puissance3 kW
Type de véhiculeVUL, VI
Pression de travail7-10 bars
Pression hydraulique260 bars
Capacité de levage10 000 kg
Temps de montée/descente45 / 45 sec

Téléchargement

EN-Product - ATLAS 10T FlTr

EN-Product - ATLAS 10T with Flat Tracks

Téléchargement (161.29k)
