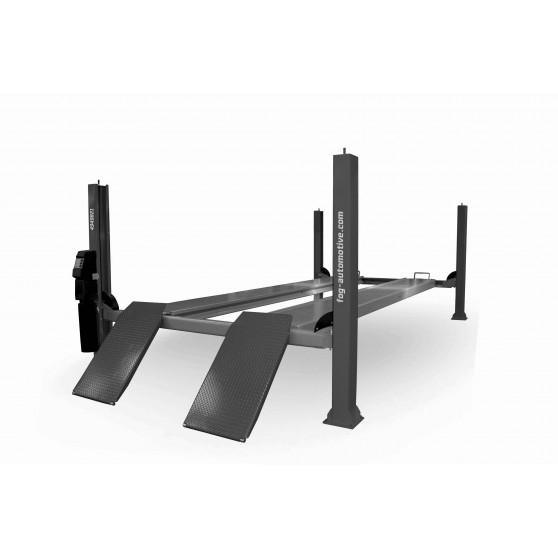

4 colonnes QUADRA 7,2 T - Chemins plats Agrandir l'image

Produits associés :

QUADRA 7,2T avec chemins plats

494 9821

VL VUL

Pont 7,2T - 4 colonnes électrohydrauliques chemins plats

En savoir plus Accessoires Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES

  • Capacité de levage : 7 200 kg
  • Chemins de roulement très bas : 182 mm
  • Largeur des chemins de roulement : 630 mm
  • Longueur des chemins de roulement : 6 000 mm
  • Longueur de rampes : 1 140 mm
  • Largeur entre colonnes : 3 000 mm
  • Hauteur de levée maxi : 1 820 mm
  • Temps montée/descente pont chargé : 40 / 58 sec
  • Hauteur du pont élévateur : 2 235 mm

494 9821 - colisage

Schéma Technique

Vue de côté

494 9821 - schéma côté

Vue de dessus

494 9821 - schéma dessus

Fiche technique

Poids1 800 kg
Alimentation230 V 3 ph / 50 Hz - 400 V 3 ph + N / 50 Hz
Puissance3 kW
Type de véhiculeVL, VUL
Capacité de levage7 200 kg
Temps de montée/descente40 / 58 sec
Levage auxiliaireSans
Réservation pour la GéométrieSans

Téléchargement

EN-Product - QUADRA 7.2T FlTr

EN-Product - QUADRA 7.2T with Flat Tracks

Téléchargement (134.15k)

Accessoires
