QUADRA 5T géométrie avec levage auxiliaire

494 9750

VL VUL

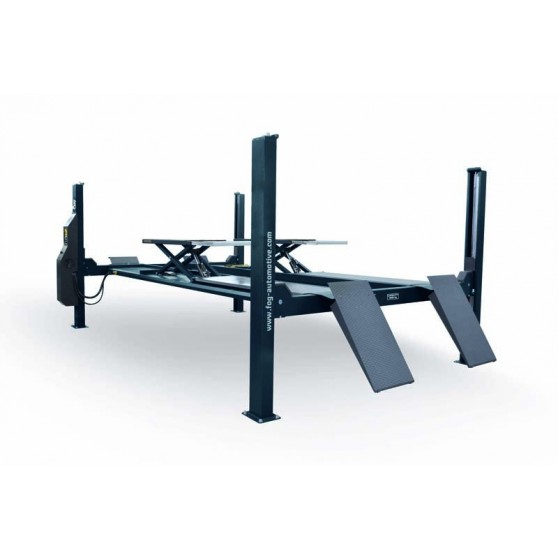

Pont 5T - 4 colonnes électrohydraulique, levage auxiliaire spécial géométrie

En savoir plus Accessoires Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Idéal pour la géométrie grâce à ses réservations, ses plaques de réalignement et sa grande largeur entre colonnes.
  • La grande largeur des chemins permet de soulever la majorité du parc véhicule léger et utilitaire sans avoir à les déplacer.
  • Capacité de levage : 5 000 kg
  • Chemins de roulement très bas : 180 mm
  • Largeur des chemins de roulement : 665 mm
  • Longueur des chemins de roulement : 5 200 mm
  • Largeur entre colonnes : 2 950 mm
  • Hauteur de levée maxi : 1 995 mm
  • Temps montée/descente pont chargé : 55 / 58 sec.
  • Hauteur du pont élévateur : 2 300 mm
  • Longueur réservation géométrie : 1 250 mm

(couvercle réservation en option)

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité de levage : 3 500 kg
  • Temps montée/descente chargé : 13/17 sec
  • Hauteur maxi levage auxiliaire : 450 mm
  • Dimensions des plateaux : (1 385-2 000) x 610 mm


Schéma Technique

Vue de côté

494 9752 - Vue de côté

Vue de dessus

494 9752 - Vue de dessus

Fiche technique

Poids1 750 kg
Alimentation230 V 3ph / 50 Hz / 12,8 A - 400 V 3ph / 50 Hz / 7,4 A
Puissance2,6 kW
Type de véhiculeVL, VUL
Pression de travail6-8 bars
Pression hydraulique255 bars
Capacité de levage principal5 000 kg
Capacité de levage auxiliaire3 500 kg
Temps de montée/descenteLevage principal : 55 / 58 sec - Levage auxiliaire : 13 / 17 sec
Levage auxiliaireAvec
Réservation pour la GéométrieAvec

Téléchargement

EN-Product - QUADRA 5T WAligAuxL

EN-Product - QUADRA 5T Wheel Aligner with Auxiliary Lift

Téléchargement (130.93k)
