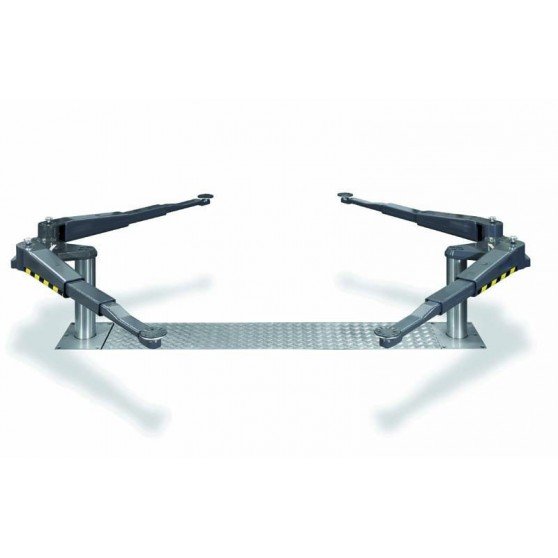

VISION III 3,5T avec Bras en V - Hauteur mini 70 mm (2600 mm entre vérins)
V.12107E + V.20786E
VL VUL
Pont VISION III 3,5T composé d'1 Cassette (Réf. V.12107E) et d'1 Superstructure (Réf. V.20786E)
Autres références Pont à Bras en V (2600 mm entre vérins)
Hauteur mini 90 mmRéf. V.12107E + V.20787E
Autres références Pont à Bras en V (2285 mm entre vérins)
"Sport" avec Tampons Ø120/70/95
Réf. V.12276E + V.20777E
"Universel" avec Tampons Ø120/95/135
Réf. V.12276E + V.21068E
Autres références Pont à Bras en V (ajustables en largeur )
Hauteur mini 70 mm
Réf. V.12275E + V.20780E
Hauteur mini 95 mm
Réf. V.12275E + V.20788E
Autres Ponts à vérins
Equipement de série
- 1 Cassette 2 600 mm équipée de l’unité hydraulique, avec câbles et huile
- Superstructure à bras - hauteur mini 70 mm
- Tampons d’appui stables
Téléchargement
En savoir plus
CARACTÉRISTIQUES TECHNIQUES
- Fonctionnement ultra-silencieux et très rapide
- Bras multifonctionnels à double-télescopie (710-1 443 mm)
- Verrouillage automatique des bras
- Cassette étanche
- Vérins inversés chromés-durs
- Guides traités contre la corrosion
- Contrôle électronique
- Huile écologique
- Descente d’urgence pneumatique
- Dispositif de sécurité composé de 2 circuits hydrauliques indépendants
- Barre de liaison très robuste, indéréglable, garantissant un niveau parfait

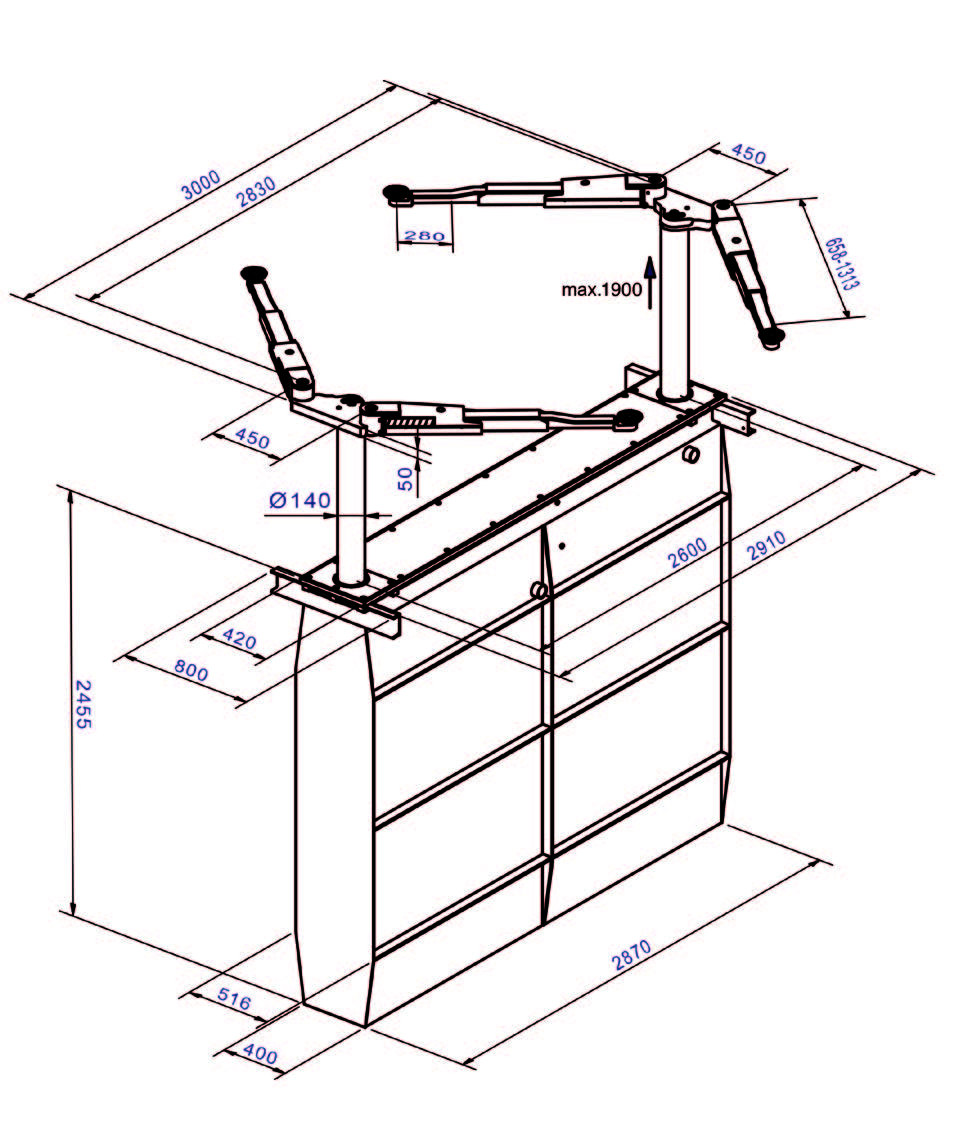

Schéma Technique
Fiche technique
| Alimentation | 230 V 3 ph / 50 Hz / 25 A - 400 V 3 ph / 50 Hz / 16 A |
| Type de véhicule | VL, VUL |
| Distance entre vérins | 2 600 mm |
| Capacité de levage | 3 500 kg |
| Course des vérins | 1 950 mm |
| Hauteur utilisable | 2 020 - 2 370 mm |
| Temps de montée/descente | Environ 30 sec |
| Diamètre des cylindres | 2 x 140 mm |
| Profondeur de la fondation | 2 615 mm |
| Groupe motopompe | 3,0 kW |
| Type de prise sous caisse | Avec bras en V |
