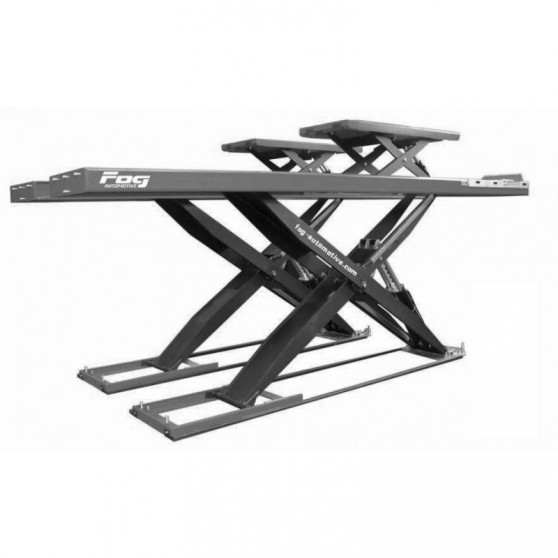

Grands ciseaux GALAXIE IV 5T - Spécial Contrôle Technique Hi-Speed - Version posée Agrandir l'image

GALAXIE IV 5T Spécial Contrôle Technique Hi-Speed, version posée

412 9306D-PJX

VL VUL

Pont élévateur prise sous roues, GALAXIE IV 5T - Hi-Speed avec levage auxiliaire, équipé de plaques à jeux, version posée au sol

Autre 5T Spécial Contrôle Technique

GALAXIE IV 5T Spécial Contrôle Technique Hi-Speed, version encastrée
Réf. 412 9316D-PJX

Autres références disponibles

GDS CISEAUX 4,5T SPÉCIAL GÉOMÉTRIE

GDS CISEAUX 5T SPÉCIAL GÉOMÉTRIE

GDS CISEAUX 5T CHEMINS PLATS

Autres références GALAXIExxxLA avec levage auxiliaire

GDS CISEAUX 4T POSÉ CHEMINS 4,80 M

GDS CISEAUX 5T ENCASTRÉ CHEM 5,10 M

En savoir plus Accessoires Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Capacité du levage principal : 5000 kg
  • Hauteur mini des chemins de roulement : 330 mm
  • Largeur des chemins de roulement : 700 mm
  • Longueur des chemins de roulement : 5200 mm
  • Hauteur de levée maxi du levage principal : 2200 mm
  • Temps montée/descente du levage principal chargé : 22/30 sec

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité du levage auxiliaire : 4000 kg
  • Hauteur de levée maxi du levage auxiliaire : 565 mm
  • Longueur des plateaux du levage auxiliaire : 1500-1940 mm
  • Temps montée/descente du levage auxiliaire chargé : 9/9 sec

4129306D-PJX-colisage



Schéma Technique

Vue de côté

4129306D-PJX-schéma vue côté

Vue de dessus

Fiche technique

Poids2 550 kg
Alimentation230 V 3 ph / 50 Hz / 16,4 A - 400 V 3 ph / 50 Hz / 9,5 A
Puissance4 kW
Type de véhiculeVL, VUL
Pression hydraulique280 bars
Capacité de levage principal5 000 kg
Capacité de levage auxiliaire4 000 kg
Temps de montée/descenteLevage principal : 22 / 30 sec - Levage auxiliaire : 9 / 9 sec
Levage auxiliaireAvec
Réservation pour la GéométrieSans
Plaques à jeuxAvec

Téléchargement

FR-Produit - GALAXIE 5T CT

FR-Produit - GALAXIE IV 5T spécial Contrôle Technique Hi-Speed

Téléchargement (847.24k)

FR-Accessoires - Gds Ciseaux 412

Fiches accessoires - Grands-Ciseaux 41293XXD 41293XXD-PJX

Téléchargement (883.53k)
