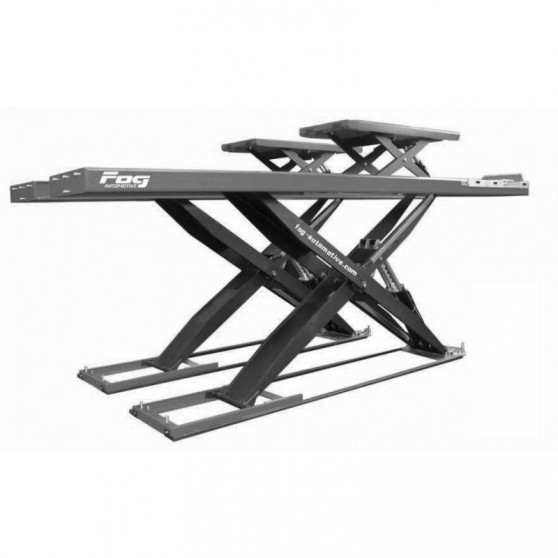

Top des ventes Grands ciseaux GALAXIE IV 5T - Spécial géométrie - Levage auxiliaire - Version encastrée Agrandir l'image

Produits associés :

GALAXIE IV 5T spécial géométrie avec levage auxiliaire, version encastrée

412 9315D

VL VUL

Pont élévateur prise sous roues, GALAXIE IV 5T - spécial géométrie avec levage auxiliaire, version encastrée

Autre 5T spécial géométrie

GALAXIE IV 5T spécial géométrie avec levage auxiliaire, version posée au sol
Réf. 412 9305D

Autres références disponibles

GDS CISEAUX 4,5T CHEMINS PLATS

GDS CISEAUX 4,5T SPÉCIAL GÉOMÉTRIE

GDS CISEAUX 5T CHEMINS PLATS

GDS CISEAUX 5T CONTRÔLE TECHNIQUE

En savoir plus Accessoires Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Idéal pour la géométrie.
  • Excellent dégagement autour et sous le véhicule.
  • Synchronisation hydraulique des chemins sans barre de liaison pour un accès pratique aux accessoires tels que récupérateurs d’huile ou vérins lève-organe.
  • Commande de type « homme mort ».
  • Capacité du levage principal : 5 000 kg
  • Hauteur mini des chemins de roulement : 0 mm
  • Largeur des chemins de roulement : 700 mm
  • Longueur des chemins de roulement : 5 200 mm
  • Hauteur de levée maxi du levage principal : 2 100 mm
  • Temps montée/descente du levage principal chargé : 30 / 30 sec

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité du levage auxiliaire : 4 000 kg
  • Hauteur de levée maxi du levage auxiliaire : 565 mm
  • Longueur des plateaux du levage auxiliaire : 1 500-1 940 mm
  • Temps montée/descente du levage auxiliaire chargé : 9 / 9 sec

4129315D-colisage



Schéma Technique

Vue de côté

4129315D-schéma vue côté

Vue de dessus

Fiche technique

Poids2 550 kg
Alimentation230 V 3 ph / 50 Hz / 16,4 A - 400 V 3 ph / 50 Hz / 9,5 A
Puissance4 kW
Type de véhiculeVL, VUL
Pression de travail8-10 bars
Pression hydraulique280 bars
Capacité de levage principal5 000 kg
Capacité de levage auxiliaire4 000 kg
Temps de montée/descenteLevage principal : 30 / 30 sec - Levage auxiliaire : 9 / 9 sec
Levage auxiliaireAvec
Réservation pour la GéométrieAvec
Plaques à jeuxSans

Téléchargement

FR-Produit - GALAXIE 5T GéoLA

FR-Produit - GALAXIE IV 5T spécial Géométrie avec Levage Auxiliaire

Téléchargement (197.23k)

EN-Product - GALAXIE 5T WAAL

EN-Product - GALAXIE IV 5T Special Wheel Alignment with Auxiliary Lift

Téléchargement (196.96k)
