GALAXIE IV 4,5T chemins plats avec levage auxiliaire

412 9311D

VL VUL

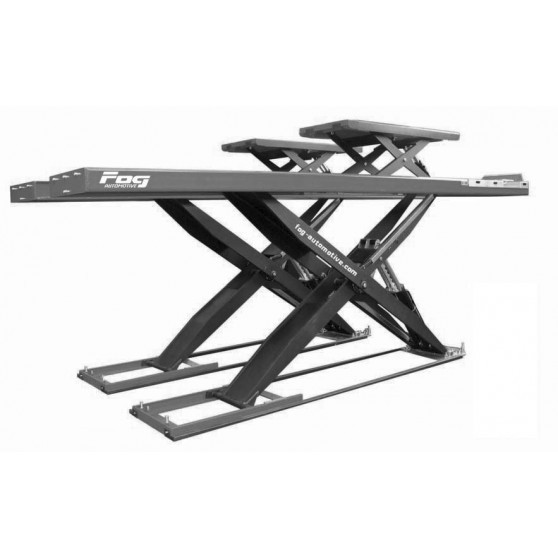

Pont élévateur prise sous roues, GALAXIE IV 4,5T - chemins plats avec levage auxiliaire, version encastrée

En savoir plus Accessoires Schéma Technique Fiche Technique

Téléchargement

En savoir plus

CARACTÉRISTIQUES TECHNIQUES LEVAGE PRINCIPAL

  • Excellent dégagement autour et sous le véhicule.
  • Synchronisation hydraulique des chemins sans barre de liaison pour un accès pratique aux accessoires tels que récupérateurs d’huile ou vérins lève-organe.
  • Commande de type « homme mort ».
  • Capacité du levage principal : 4 500 kg
  • Hauteur mini des chemins de roulement pont encastré : 0 mm
  • Largeur des chemins de roulement : 700 mm
  • Longueur des chemins de roulement : 4 800 mm
  • Hauteur de levée maxi du levage principal : 2 100 mm
  • Temps montée/descente du levage principal chargé : 30 / 30 sec

CARACTÉRISTIQUES TECHNIQUES LEVAGE AUXILIAIRE

  • Capacité du levage auxiliaire : 4 000 kg
  • Hauteur de levée maxi du levage auxiliaire : 565 mm
  • Longueur des plateaux du levage auxiliaire : 1 500-1 940 mm
  • Temps montée/descente du levage auxiliaire chargé : 9 / 9 sec

4129311D-colisage



Schéma Technique

Vue de côté

4129311D-schéma vue côté

Vue de dessus

Fiche technique

Poids1 750 kg
Alimentation230 V 3 ph / 50 Hz / 16,4 A - 400 V 3 ph / 50 Hz / 9,5 A
Puissance4 kW
Type de véhiculeVL, VUL
Pression hydraulique270 bars
Capacité de levage principal4 500 kg
Capacité de levage auxiliaire4 000 kg
Temps de montée/descenteLevage principal : 30 / 30 sec - Levage auxiliaire : 9 / 9 sec
Levage auxiliaireAvec
Réservation pour la GéométrieSans
Plaques à jeuxSans

Téléchargement

FR-Produit - GALAXIE 4,5T LvAux

FR-Produit - GALAXIE IV 4,5T Chemins Plats avec Levage Auxiliaire

Téléchargement (199.15k)

EN-Product - GALAXIE 4.5T AuxLi

EN-Product - GALAXIE IV 4.5T Flat Tracks with Auxiliary Lift

Téléchargement (201.21k)
